Датчик Renishaw TP20 Standard Force Module A-1371-0270
112 800 ₽
*Спец цены для госкомпаний

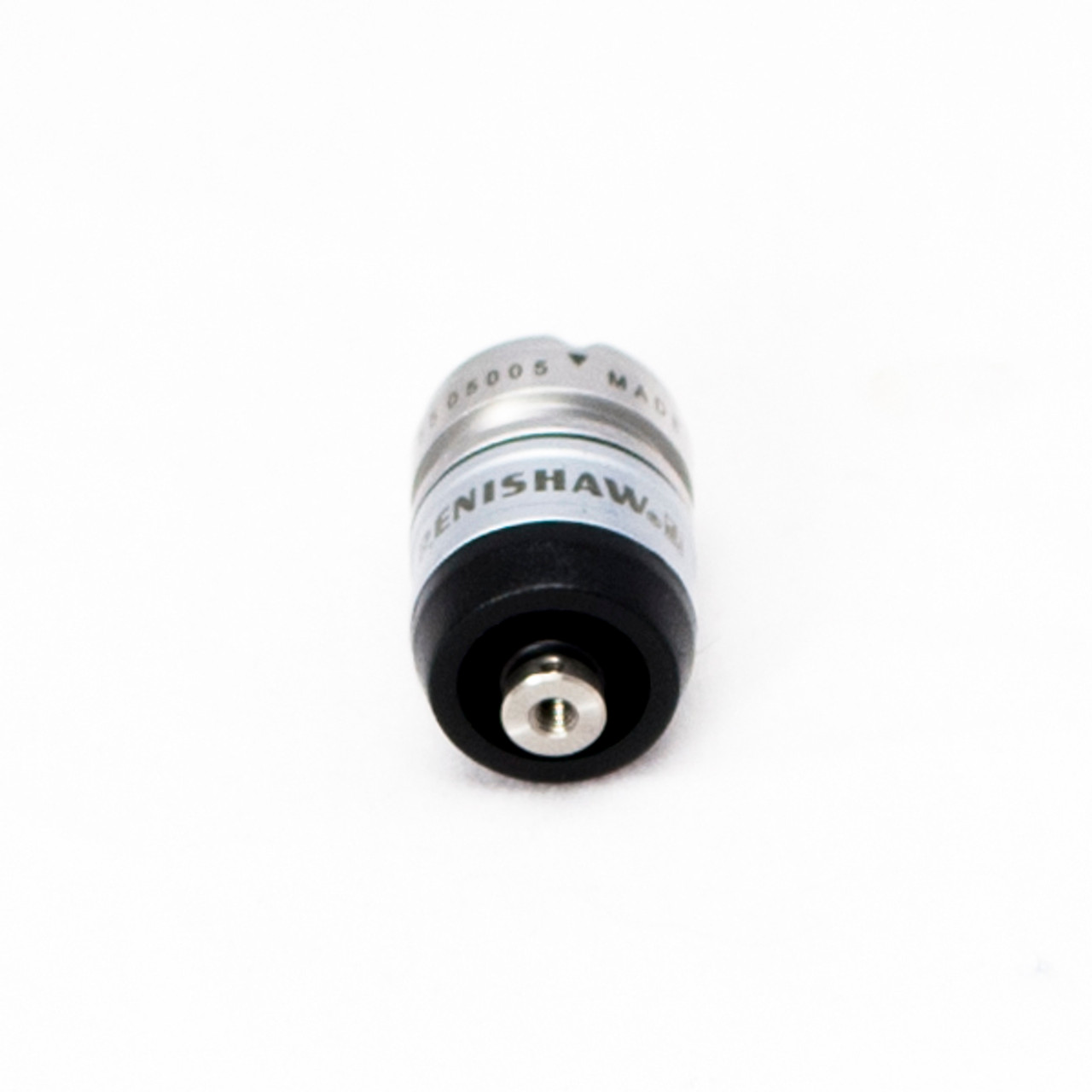

Датчик касания Renishaw TP20 (модуль стандартного усилия, чёрный колпачок) — сменный модуль для координатно-измерительных машин, применяется для большинства задач с вылетом щупа до 50 мм.
Описание

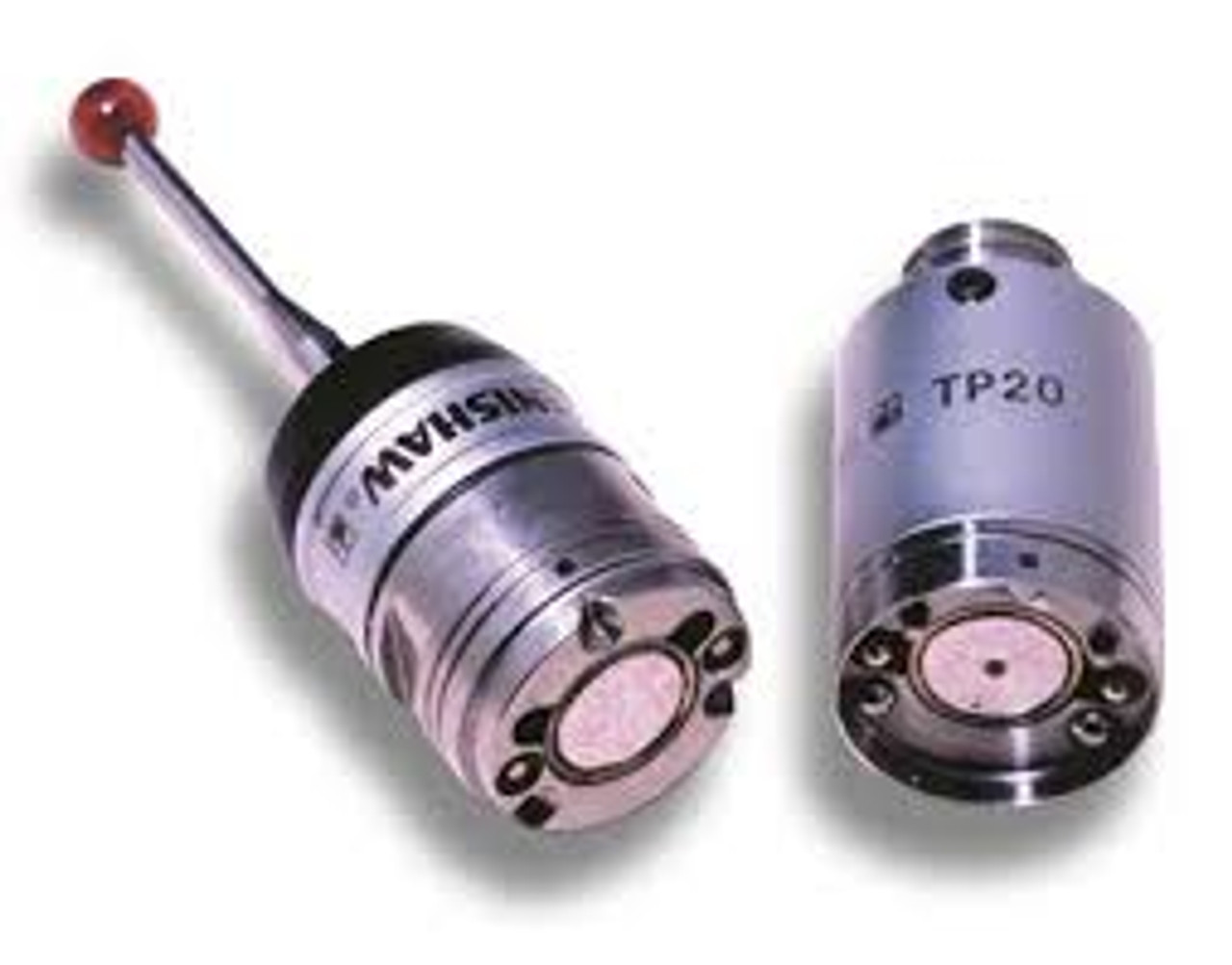

TP20 — компактный сенсорный датчик касания с модульной конструкцией: корпус датчика и съёмный модуль щупа разделены, что позволяет использовать разные конфигурации щупов и удлинителей для доступа к элементам сложных деталей. Модули можно менять вручную или автоматически, без необходимости повторной калибровки (реквалификации) щупа после смены — экономит время оператора КИМ.
Данная модификация — модуль стандартного усилия (обозначается чёрным колпачком). Подходит для большинства измерительных задач с вылетом щупа (удлинением) до 50 мм.
Конструктивные особенности:
– Кинематическое соединение обеспечивает высокоповторяемое позиционирование наконечника щупа
– Модуль допускает превышение хода (overtravel) по осям ±X, ±Y и +Z
– Резьба крепления щупа рассчитана под линейку щупов Renishaw серии M2
– Устанавливается на кинематическое основание MH20/MH20i

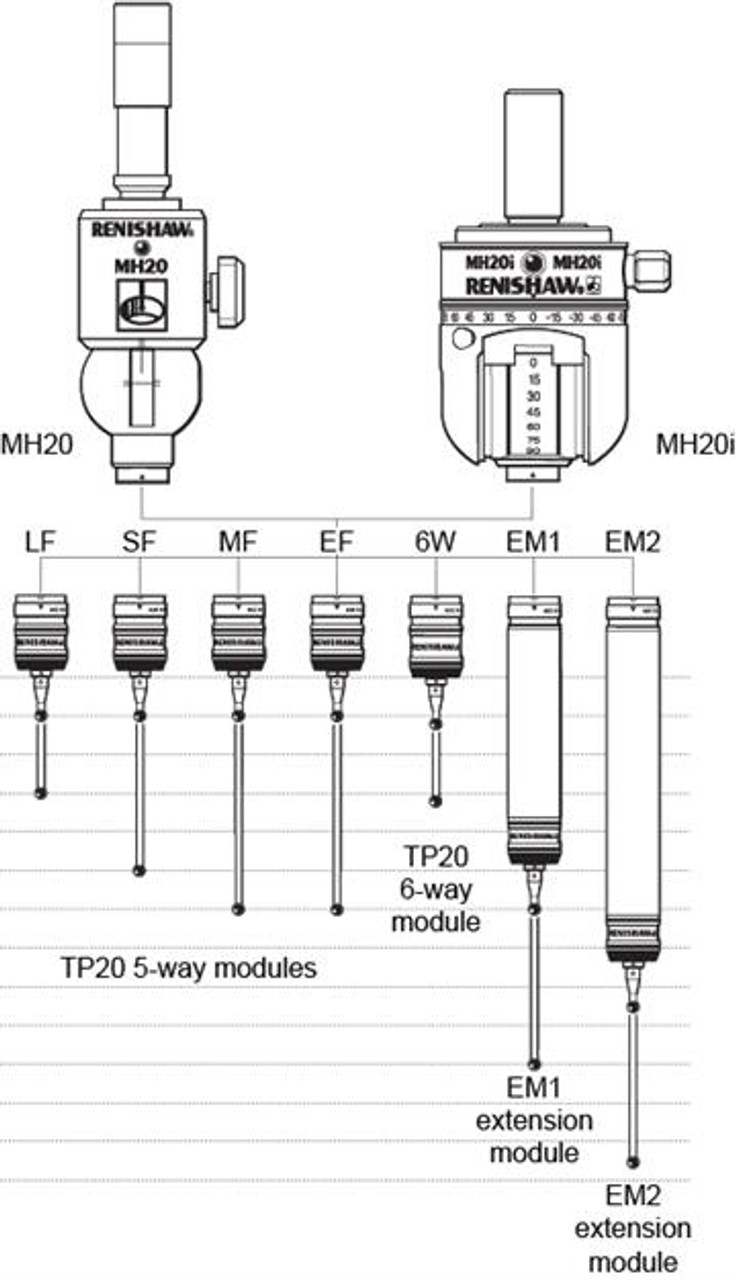

Линейка модулей TP20:
Помимо стандартного усилия, доступны модули с низким, средним и повышенным усилием срабатывания (подбираются под задачу — например, средний/повышенный компенсируют ложные срабатывания от длинных щупов или вибрации станка, низкое усилие — для деликатных деталей), а также удлинённые модули EM1/EM2 и 6-позиционный модуль с чувствительностью по +Z и −Z для проверки поднутрений.
Применение:
Используется на координатно-измерительных машинах для точечных контактных измерений геометрии деталей — базовый и наиболее универсальный тип датчика в линейке TP20.
Артикул: A-1371-0270
