Модуль регулировки Renishaw AM2 (A-1036-0080)
66 394 ₽
*Спец цены для госкомпаний
Регулировочный модуль AM1 предназначен для использования с головками датчиков PH10T и PH10M. Модуль AM2 предназначен для измерительных головок PH10MQ. Каждый модуль обеспечивает быстрое и точное угловое выравнивание моторизованной измерительной головки по осям КИМ
Описание

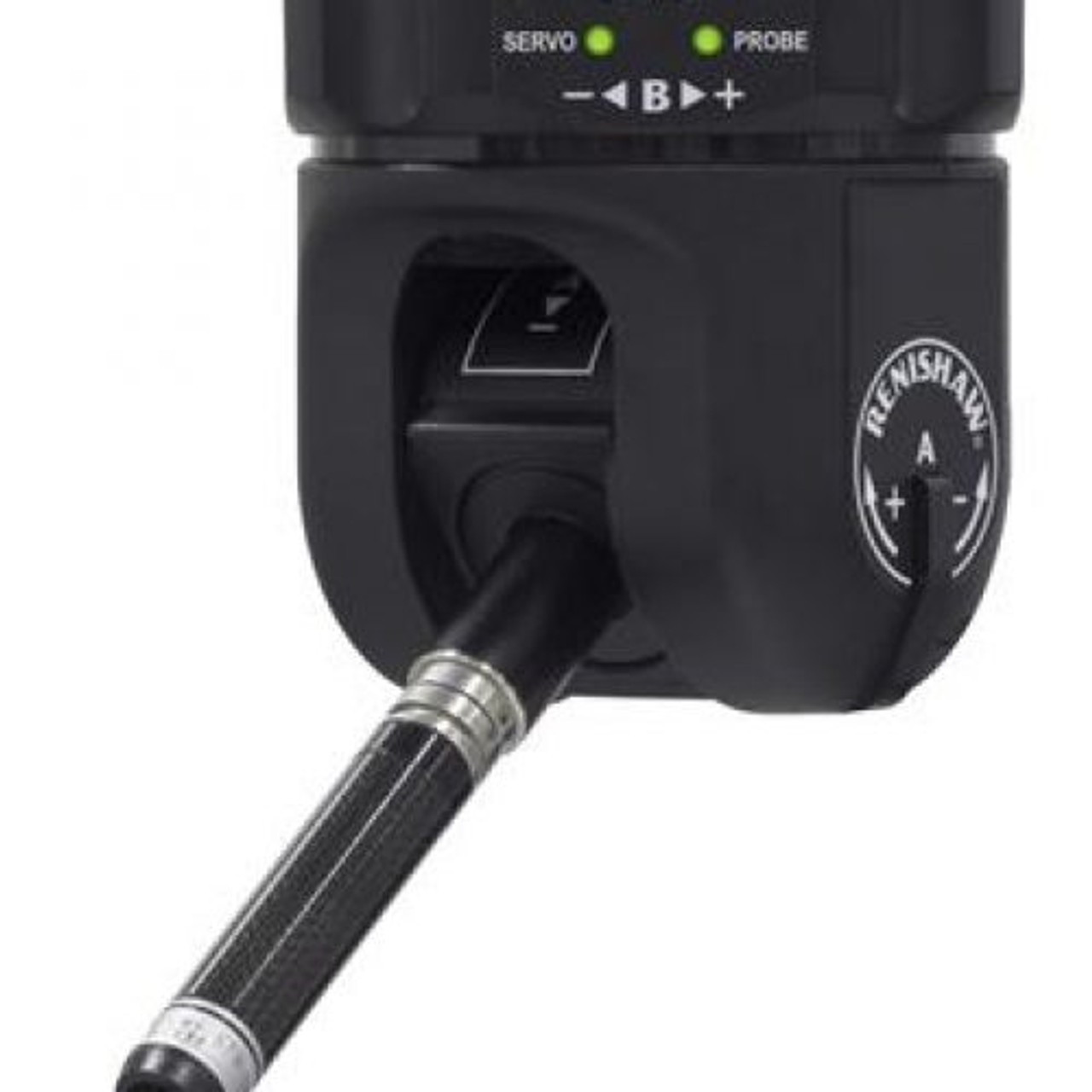

Модуль AM2 предназначен для измерительных головок PH10MQ. Головка PH10MQ PLUS крепится непосредственно к пиноли КИМ с помощью модуля регулировки AM2. Каждый модуль обеспечивает быстрое и точное угловое выравнивание моторизованной головки датчика относительно осей КИМ и/или стойки автоматической смены. Быстросъемный механизм позволяет снимать головку для хранения и заменять ее без дополнительной юстировки.
| Size | 80 mm x 10 mm |
|---|---|

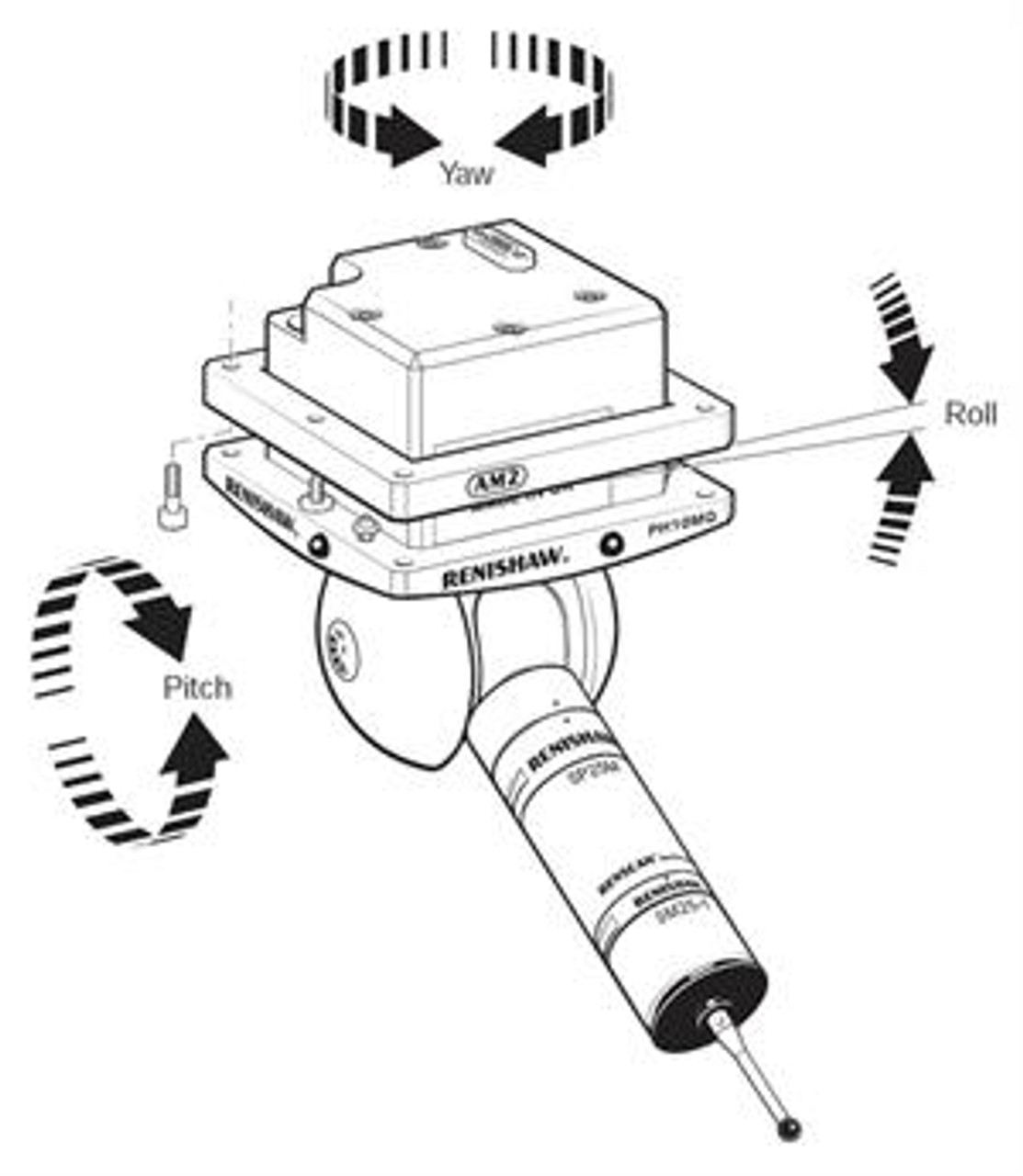

| Adjustment | ±1° in pitch and roll* ±1° in yaw |
| Overtravel | 0 |
| Mounting | Mounts direct to quill |
*
Возможно изменение угла продольного и поперечного наклона до ±5,5°, но за счет избыточного хода.
Номер детали Renishaw: A-1036-0080
