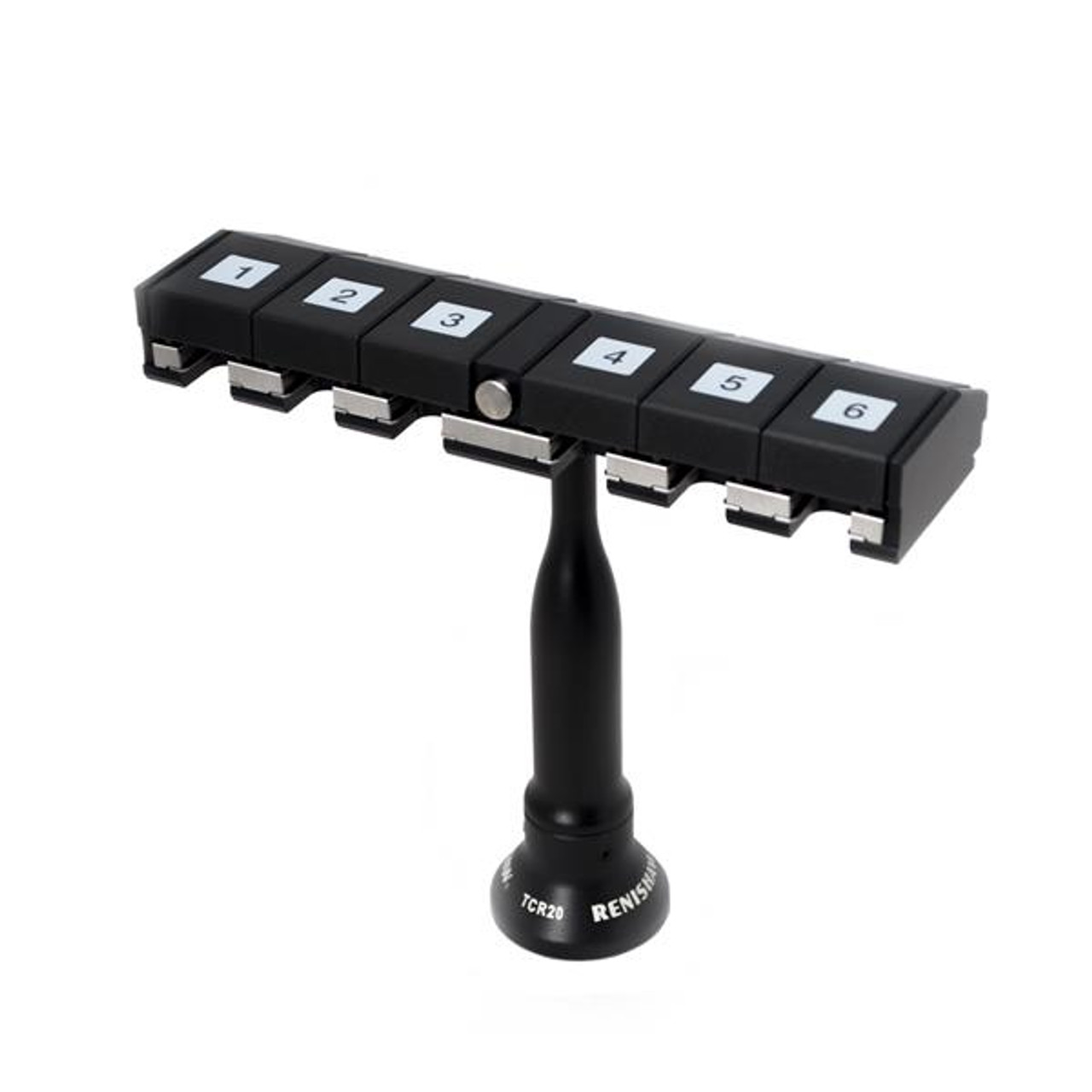

Стойка Renishaw TCR20 для TP20 на головке PH20 (только стойка) A-1371-1001

Описание

Стойка для смены зондовых модулей TCR20 разработана специально для PH20 и оснащена артефактом для корректировки наконечника, расположенным в центре стойки для оптимизации метрологии PH20. Она надежно хранит до шести модулей датчиков TP20 для автоматической замены и защищает их от загрязнений из воздуха. TCR20 легко устанавливается на любую КИМ. Настройка координат выравнивания стойки TCR20 и смены измерительных модулей требует минимальных усилий.

TCR20 – это компактная стойка для зондовых модулей, предназначенная для использования с PH20 и обеспечивающая возможность быстрой и воспроизводимой смены инструмента и коррекции наконечника.

Созданная на основе стандартной линейки стоек MCR20, TCR20 надежно хранит модули для быстрой автоматической смены, защищая сопрягаемые поверхности от любых загрязнений из воздуха в пределах рабочей зоны машины.

В TCR20 хранится весь ассортимент модулей TP20 для использования с системой PH20, и в нем можно разместить различные комбинации модулей и щупов.

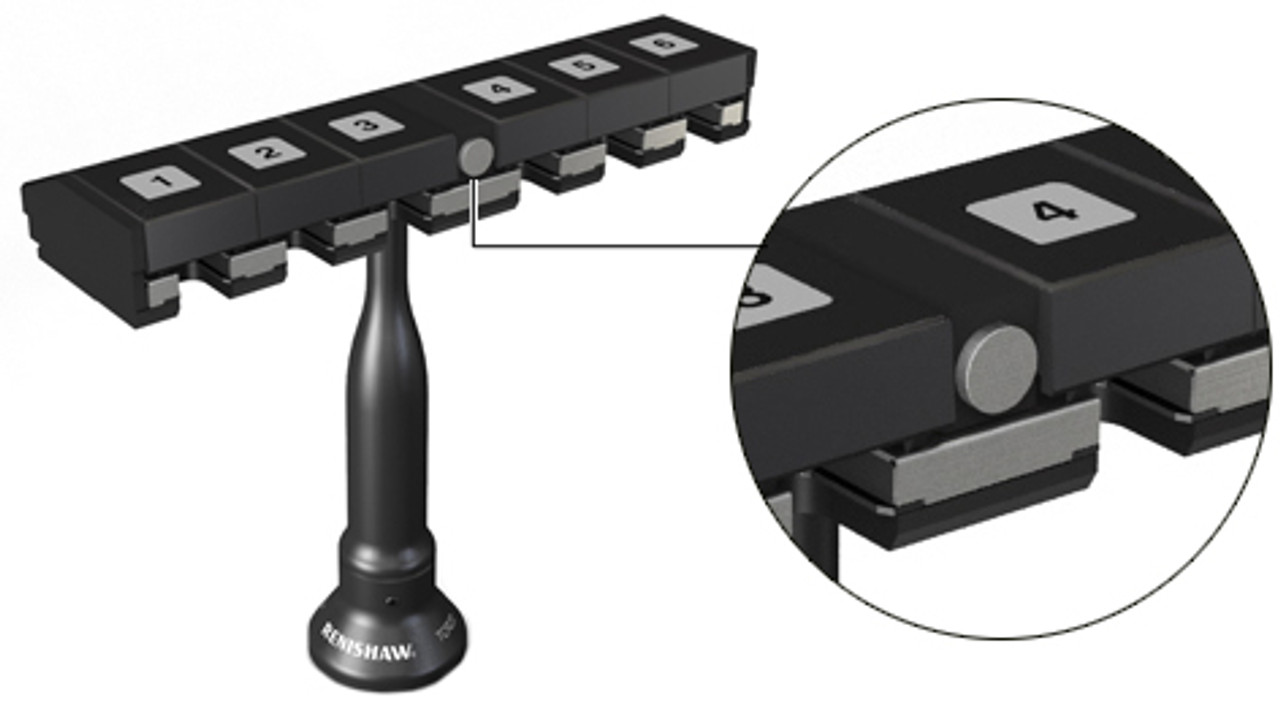

TCR20 оснащен встроенным артефактом для определения координат наконечника в центре стойки, что сокращает время цикла при измерении и выполнении процедуры коррекции наконечника.

Коррекция наконечника является ключевым моментом, когда требуется абсолютная точность для определенных приложений. Она компенсирует любые остаточные отклонения после смены инструмента, поддерживая лидирующий на рынке уровень точности PH20.

Процедура выравнивания и смены TCR20

Для TCR20 через UCCserver выполняются следующие процедуры:

Процедура выравнивания
Процедура опускания и подъема
Безопасное положение
