Комплект датчиков сканирования Renishaw SP25M 4 A-2237-1004
1 037 299 ₽
*Спец цены для госкомпаний
SP25 – это фактически два датчика в одном! – Позволяя пользователю выполнять сканирование для измерения формы или реинжиниринга и TOUCH-TRIGGER PROBE (TTP) для измерения геометрии.
Описание
SP25
SP25 – это фактически два датчика в одном! – Он позволяет пользователю выполнять сканирование для измерения формы или реинжиниринга и сенсорный датчик (TTP) для измерения геометрии.

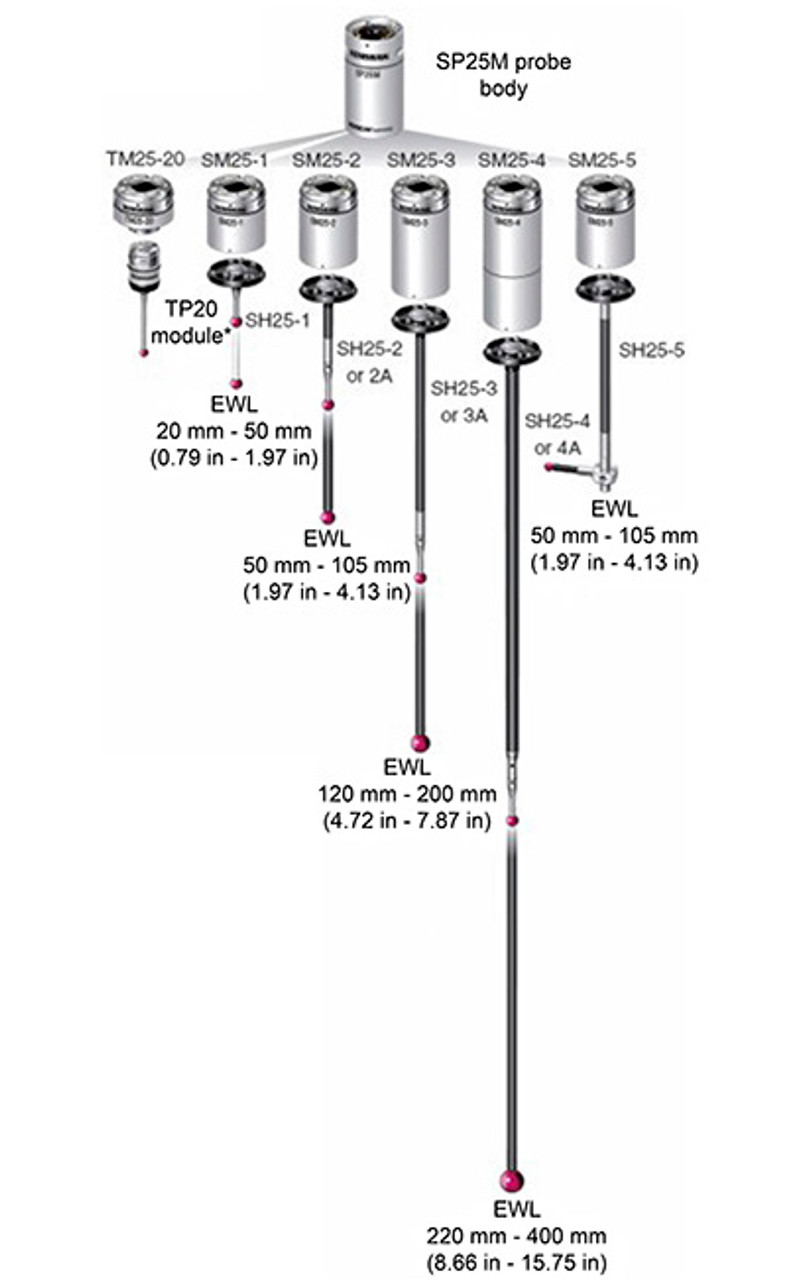

Высокая точность сканирования с длиной щупа (M3) от 20 мм до 200 мм, а также возможность установки модулей контактных триггерных датчиков серии TP20 компании Renishaw означают, что система SP25M обеспечивает непревзойденную гибкость, позволяющую оптимизировать измерительное решение в соответствии с конкретной задачей.
Диаметр датчика составляет всего 25 мм, он совместим с измерительными головками PH10M/MQ, PH6M и PHS1 компании Renishaw, а также может быть установлен с помощью многопроводной удлинительной штанги. Вместе эти комбинации обеспечивают превосходный охват и доступ к элементам детали.
Комплект сканирующих датчиков SP25M №4 (комплект начального уровня)
Включает:
- 1 x SP25M probe body
- 1 x SM25-4 basic module kit (see below)

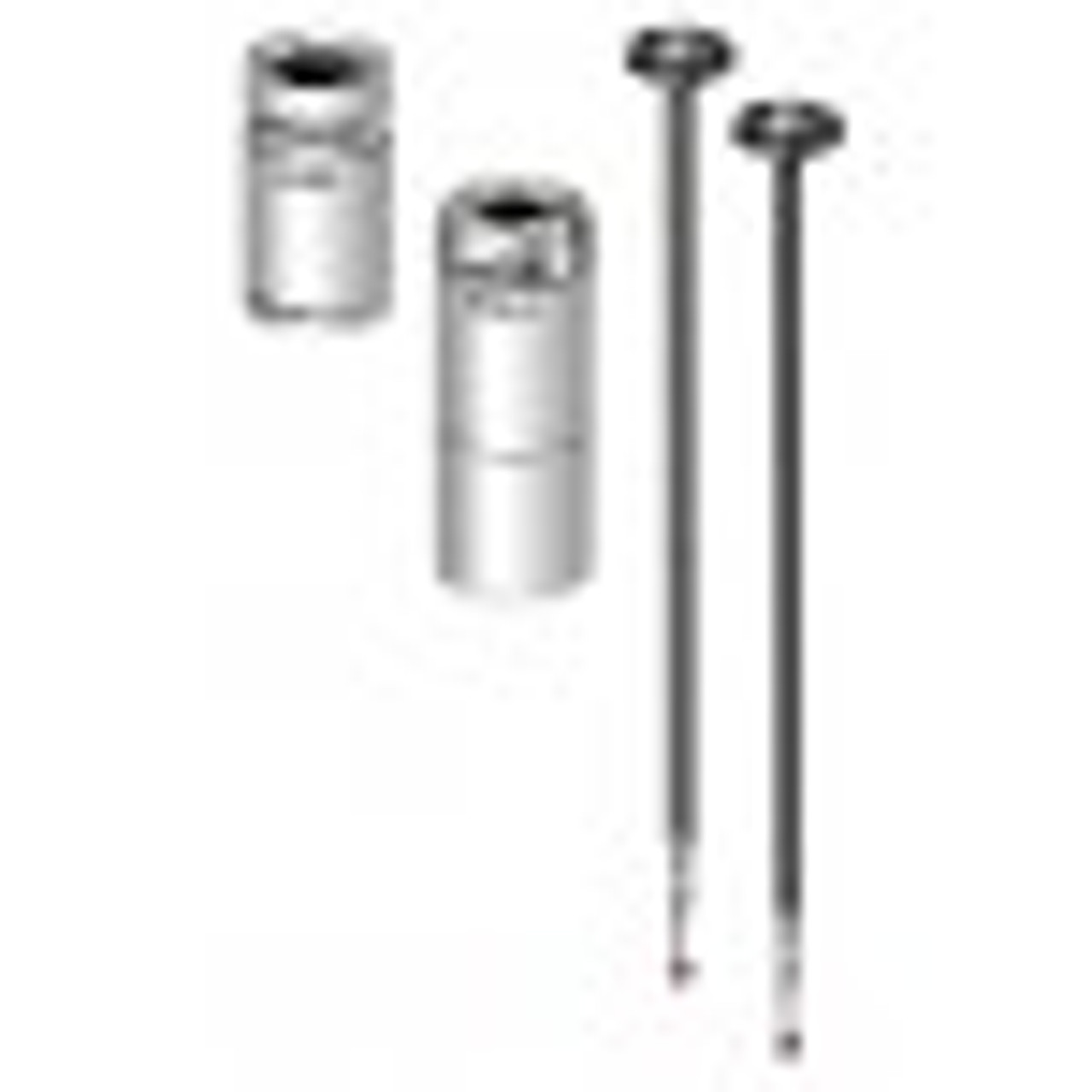

SM25-4 basic module kit (A-2237-1109)
Includes:
- 1 x SM25-4
- 2 x SH25-4
- 1 x M3 stylus D5R L21 EWL21 d2.5SS
- 1 x M3 stylus S10R L100 EWL100 d4C/F
- 2 x M2-M3 stylus tools
| Physical measurement range | ±0.5 mm deflection in all directions in all orientations |
| Physical overtravel range | X,Y: ±2.0 mm +Z: 1.7 mm -Z: 1.2 mm |
| Resolution | Capable of < 0.1 Μm |
| Spring rate | 0.6 N/mm to 0.2 N/mm – dependent on stylus length |
| Dimensions | ∅25 mm x length dependent on module used |
| Mass | SP25M body: 65 g SM25-1 scan module: 35 g (includes SH25-1, but excludes stylus) SM25-2 scan module: 40 g (includes SH25-2, but excludes stylus) SM25-3 scan module: 49 g (includes SH25-2, but excludes stylus) SM25-20 TTP module: 40 g (includes TP20 standard, but excludes stylus) |
| Mounting |
Multiwired autojoint connection:
|
| Signal Outputs | Non-linear and non-orthogonal analog outputs – rate, gain, and resolution are not fixed |
| Interface | AC3 card |
Номер детали Renishaw: A-2237-1004
