Комплект датчиков сканирования Renishaw SP25M 3 A-2237-1003

Описание

SP25M Renishaw, комплект 3 — компактнейший в мире сканирующий датчик для координатно-измерительных машин (КИМ), диаметром всего 25 мм. Уникальность системы в том, что она объединяет два сенсора в одном корпусе: сканирующий модуль для измерения формы деталей и реверс-инжиниринга и датчик касания (TTP) — с помощью адаптера SP25M может нести датчики Renishaw серии TP20 для точных дискретных измерений геометрии.

Комплект 3 поставляется с модулем SM25-3, оптимизированным под средне-длинный диапазон рабочей длины щупа. Систему можно постепенно расширять: докупать дополнительные сканирующие модули других диапазонов, держатели щупов и адаптеры под TP20 по мере роста задач производства.

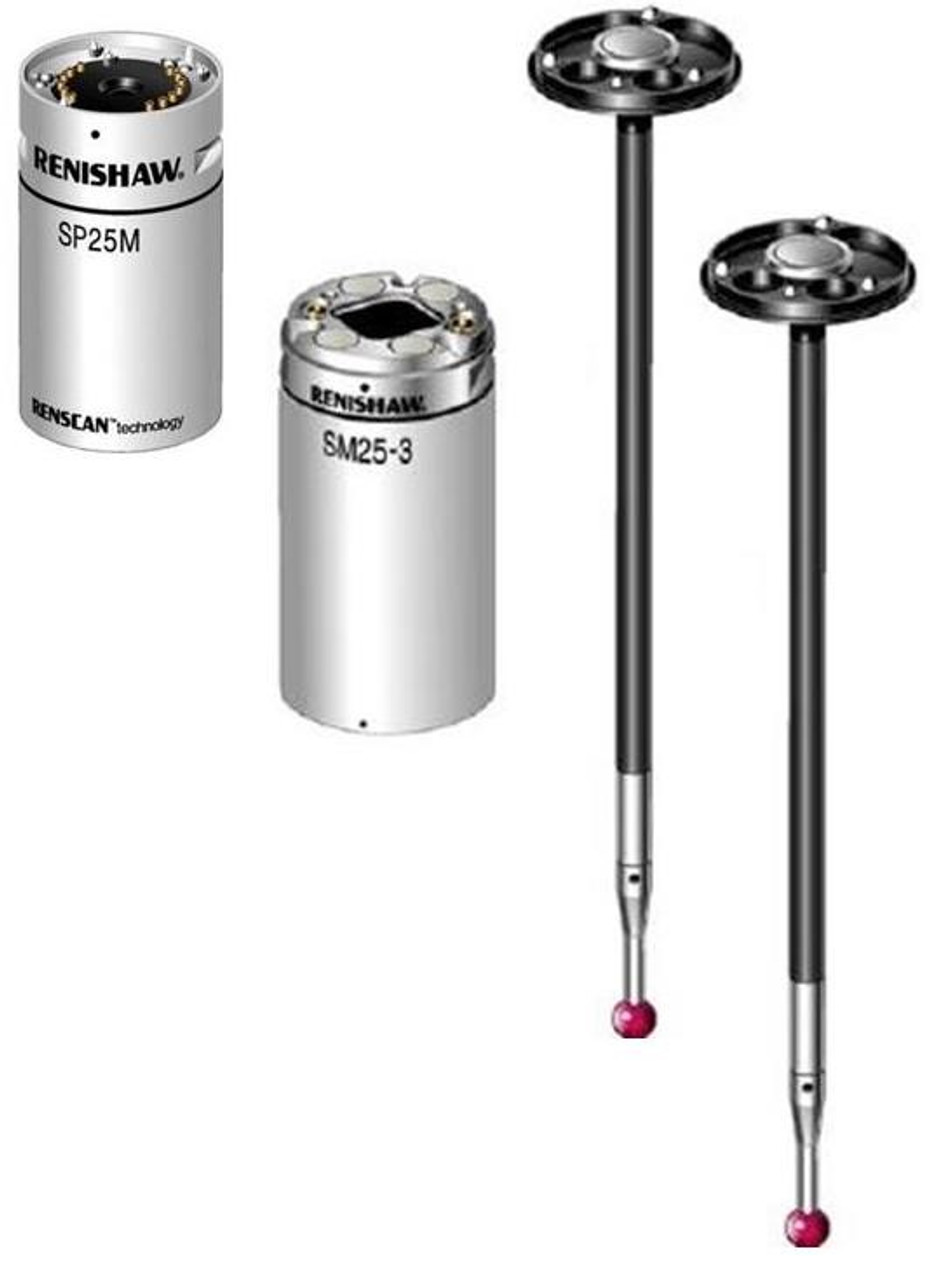

В комплект поставки входит:
– Датчик SP25M (корпус)
– Сканирующий модуль SM25-3
– 2 держателя щупа SH25-3
– Набор инструментов, сертификат

Технические возможности:

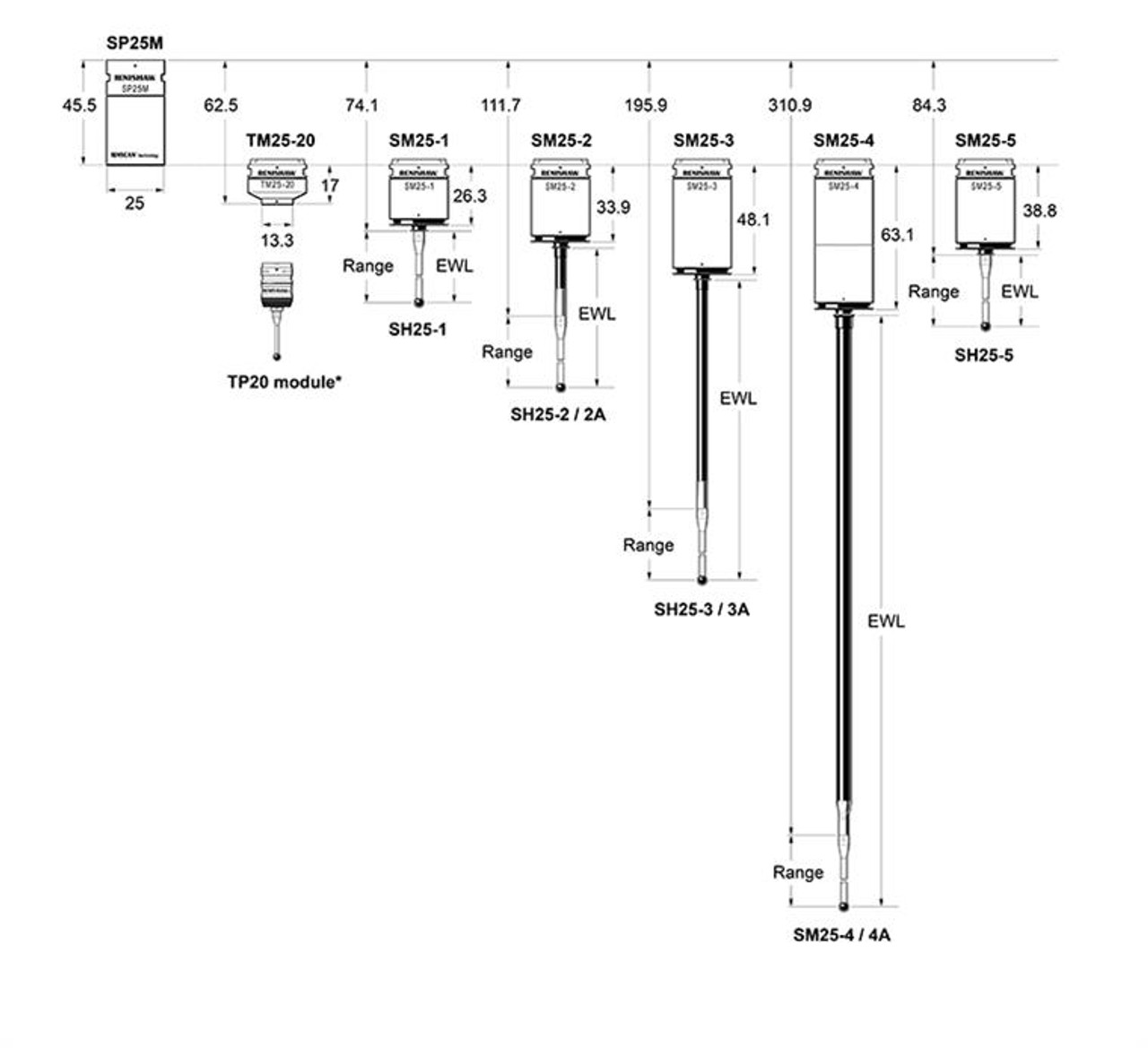

– Точное сканирование щупами серии M3 с рабочей длиной от 20 до 200 мм (в зависимости от установленного модуля)
– Совместим с измерительными головками PH10M/MQ, PH6M и PHS1
– Может устанавливаться на многопроводную удлинительную штангу для увеличения зоны доступа к детали
– Подходит для моторизованных поворотных головок — повышает гибкость и сокращает время цикла сканирования
– Простая и надёжная конструкция без моторов и запирающих механизмов внутри самого датчика — меньше точек отказа
– Защита от ударов по оси Z (bump-stop), съёмный держатель щупа обеспечивает дополнительную защиту при столкновении по осям X и Y

Автоматизация:

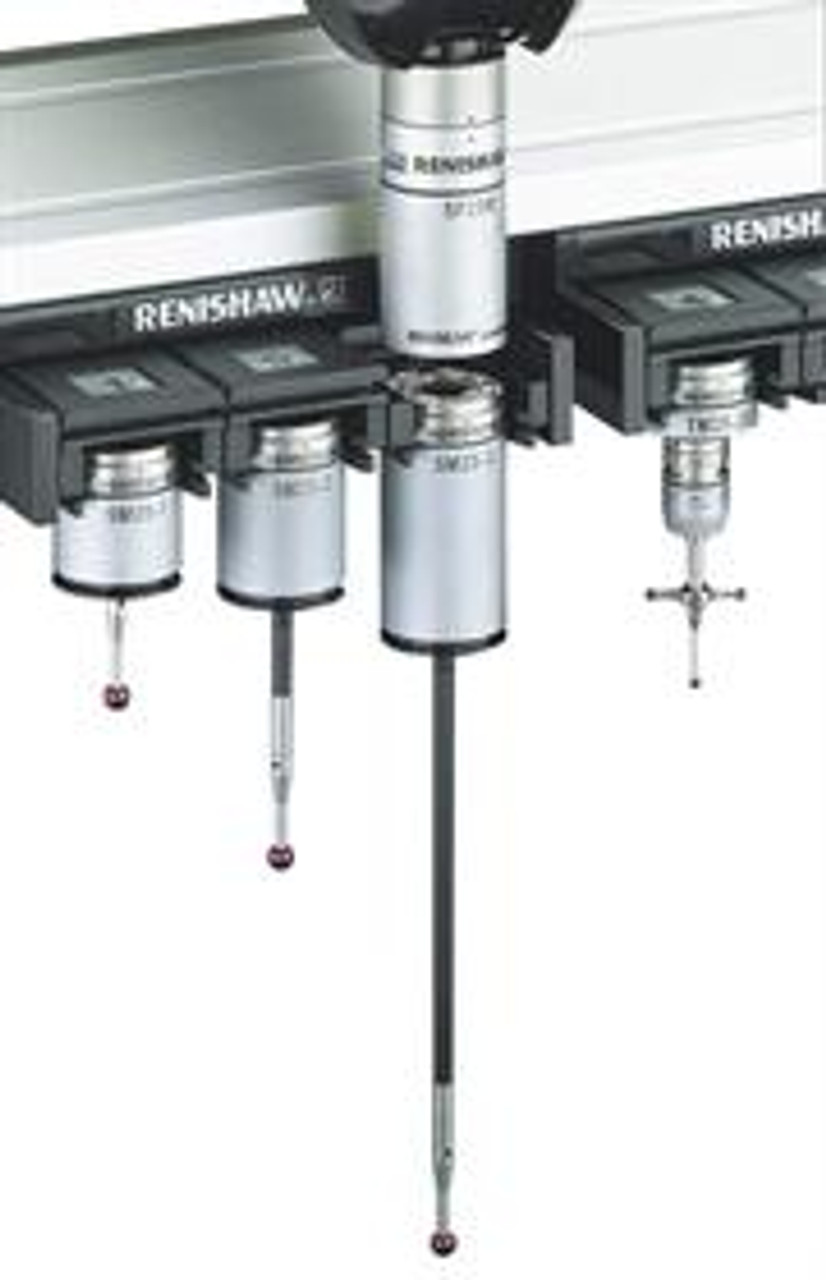

При использовании со стеллажом смены модулей FCR25 система SP25M может автоматически переключаться между разными конфигурациями щупов и сканирующими модулями в ходе измерительного цикла без участия оператора — существенно повышает производительность на серийных измерениях.

Применение:
Используется на координатно-измерительных машинах для сканирования формы деталей, реверс-инжиниринга и точных измерений геометрии в производствах с высокими требованиями к точности.

Артикул: A-2237-1003
