Полный комплект модулей Renishaw SP25M-4 A-2237-1104

Описание

SP25M-4 Renishaw (полный комплект модуля) — расширенная поставка сканирующего модуля SM25-4 для системы SP25M, самой компактной и универсальной сканирующей измерительной системы на рынке координатно-измерительных машин (КИМ), диаметром всего 25 мм. В отличие от базового комплекта модуля с держателем, SP25M-4 Renishaw сразу включает набор щупов разной рабочей длины — то есть система готова к работе сразу после установки, без необходимости докупать щупы отдельно.

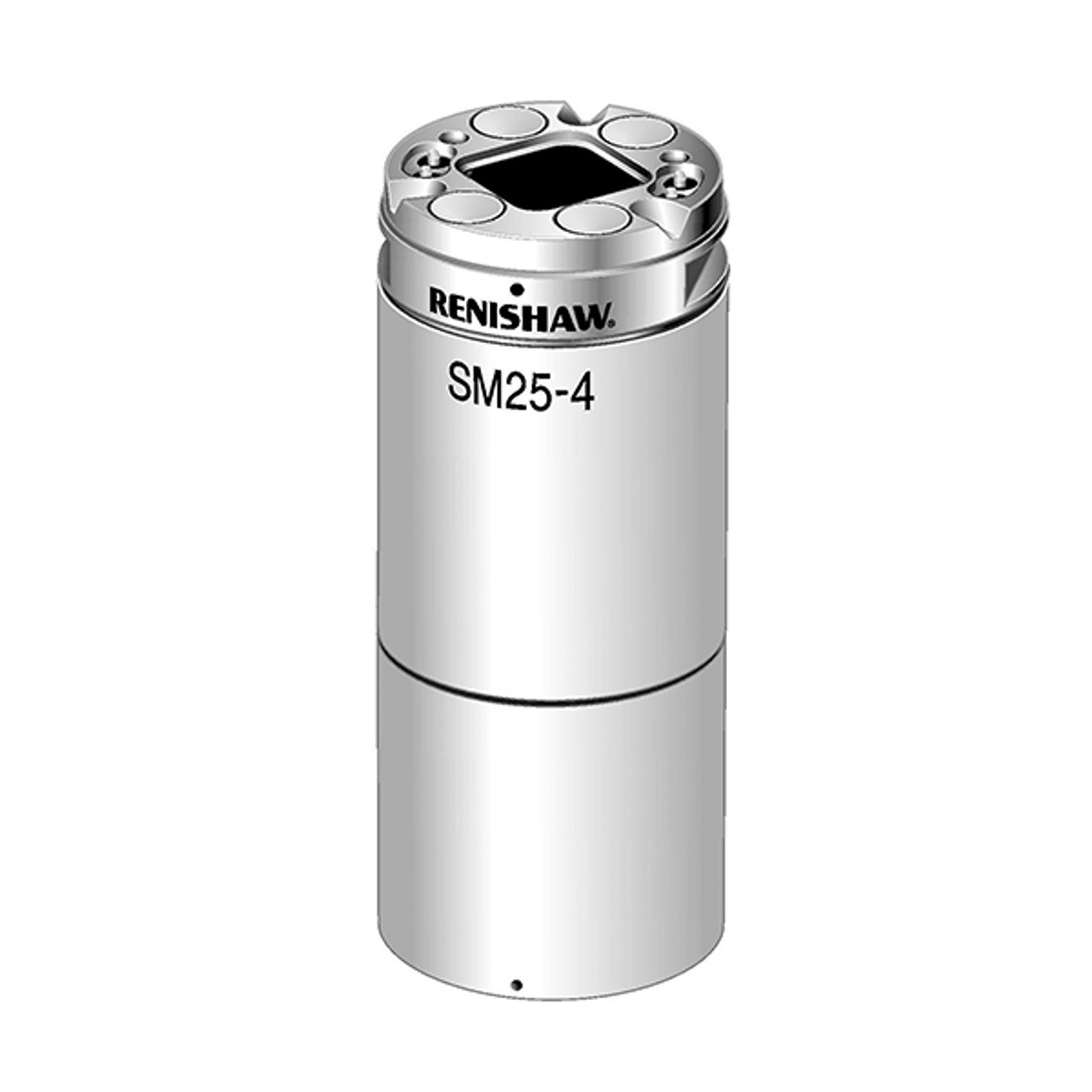

Модуль SM25-4 — самый «длинноходовой» в линейке SM25-1/2/3/4, оптимизирован для щупов увеличенной длины, что делает его подходящим для измерения глубоких элементов и труднодоступных зон детали.

В комплект поставки входит:
– Сканирующий модуль SM25-4
– 2 держателя щупа SH25-4
– Набор щупов серии M3 разной длины (от коротких до длинных вариантов вплоть до 200 мм) для разных задач измерения
– Инструменты для монтажа щупов (переходники M2-M3)

Совместимость:
Компактный размер и крепление autojoint делают SP25M-4 Renishaw совместимым с измерительными головками PH10M PLUS/PH10MQ PLUS и PH6M, также может устанавливаться на многопроводную удлинительную штангу длиной до 100 мм для увеличения зоны доступа к детали.

Расширение системы:
Комплект можно использовать как самостоятельно, так и в составе более крупной системы SP25M с несколькими модулями разных диапазонов (SM25-1/2/3), докупаемыми по мере роста измерительных задач производства. При использовании со стеллажом смены модулей FCR25 система может автоматически переключаться между разными конфигурациями щупов в ходе измерительного цикла без участия оператора.

Применение:
Используется на координатно-измерительных машинах для сканирования формы деталей, реверс-инжиниринга и точных дискретных измерений геометрии — модуль SM25-4 закрывает диапазон увеличенной длины щупа, подходящий для измерения глубоких и труднодоступных элементов детали.

Артикул: A-2237-1104
