Датчик Renishaw TP20 Датчик Kit 2 A-1371-0291

Описание

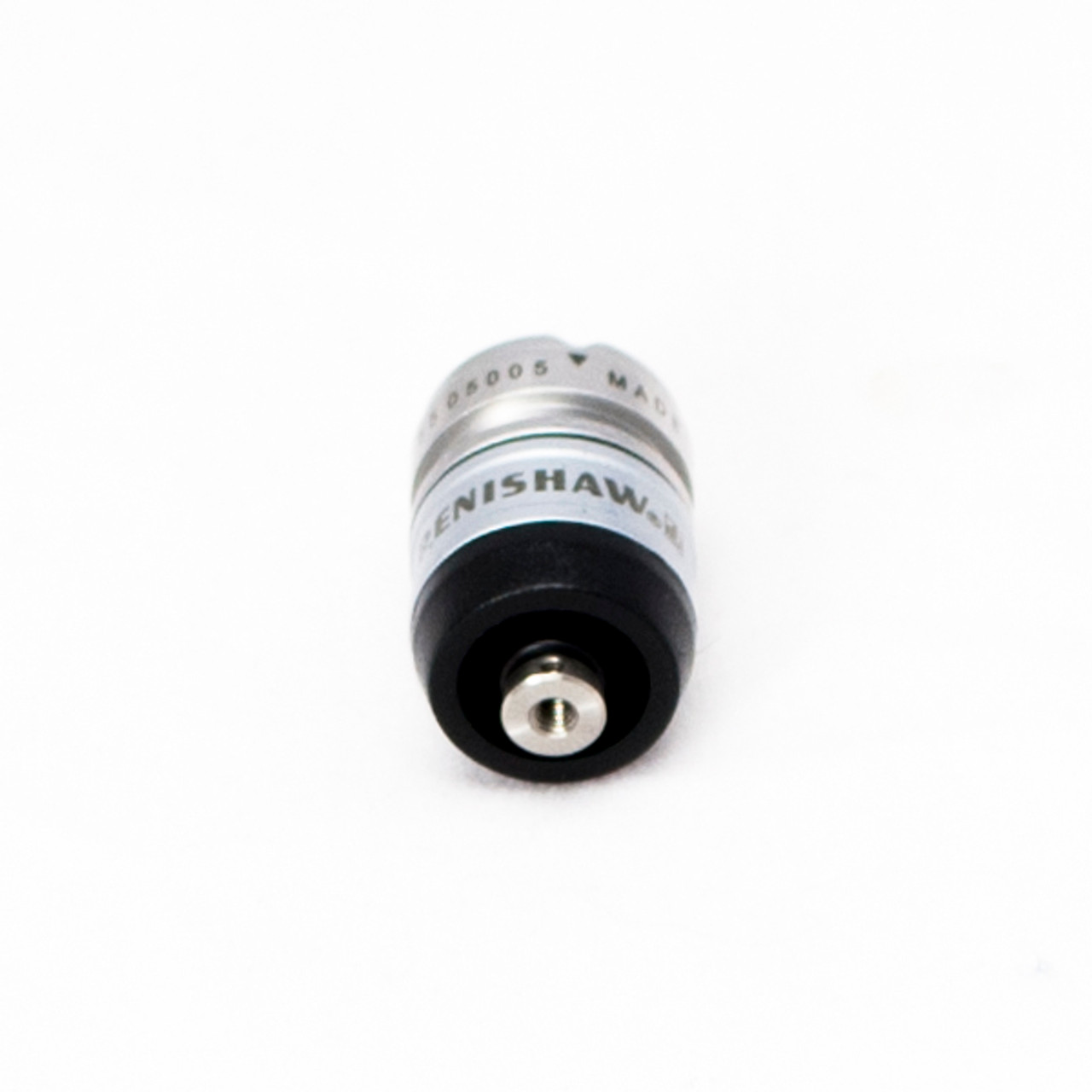

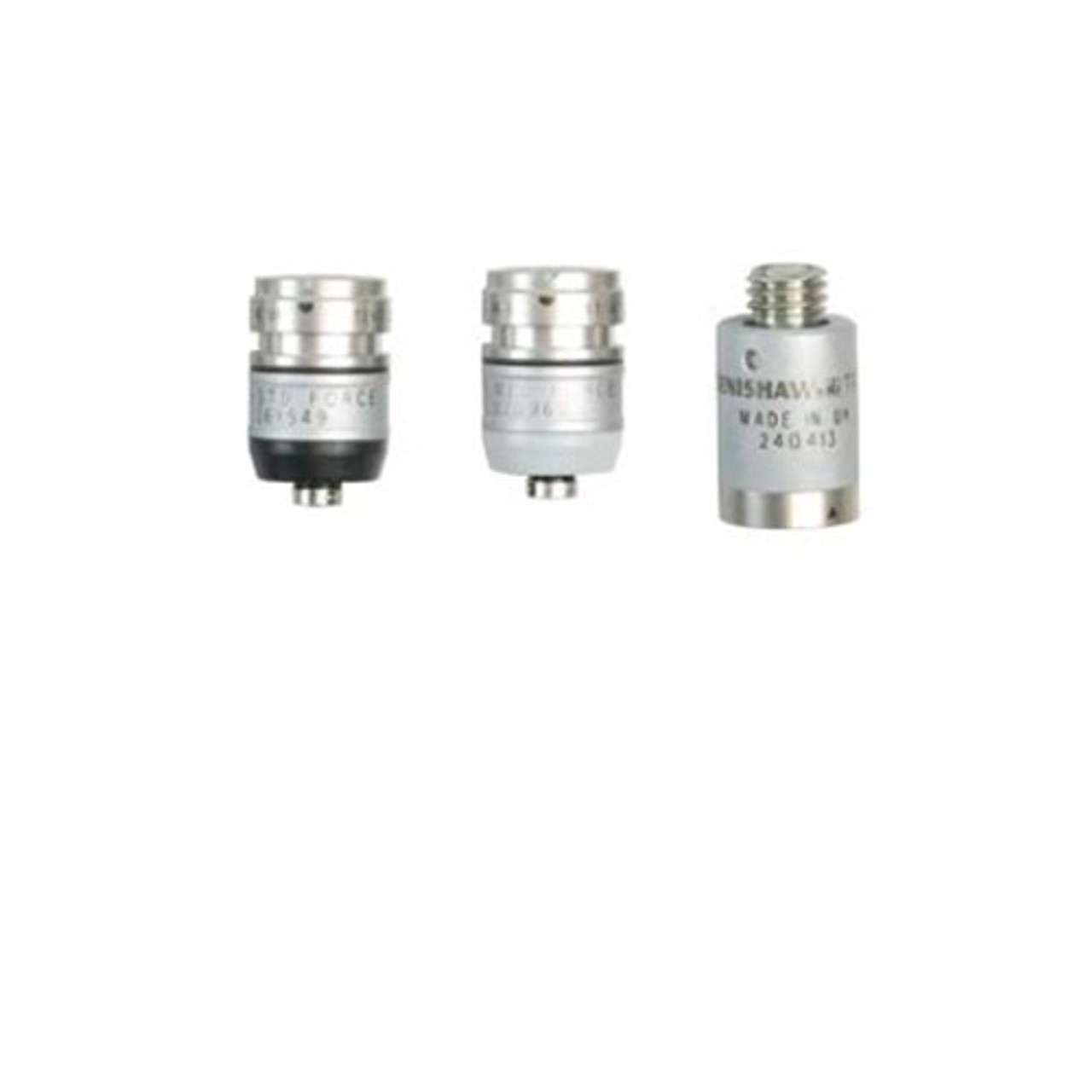

Комплект 2 датчика TP20 включает в себя корпус датчика и два съемных модуля щупов: один модуль стандартной силы и один модуль средней силы.

Модульные зонды TP20/TP20 NI

TP20 – это 5- или 6-позиционный кинематический контактный триггерный датчик. Его конструкция состоит из двух частей: корпуса датчика и съемного модуля(ов) щупа, что позволяет менять конфигурацию щупа вручную или автоматически без переквалификации наконечников щупа. Это позволяет значительно экономить время при проведении инспекций.

Являясь прямой заменой стандартного для отрасли датчика TP2 компании Renishaw, система TP20 дает ряд новых преимуществ при использовании КИМ с ручным управлением и DCC и может быть легко модернизирована на существующих установках TP2.

Система TP20 может использоваться с широким спектром ручных или моторизованных измерительных головок компании Renishaw либо путем прямого монтажа с использованием стандартной резьбы M8, либо с помощью адаптера PAA# для подключения автосоединения.

Компонентами системы являются:

• Корпус датчика TP20/TP20 NI
• Модуль щупа TP20 – семь вариантов модулей позволяют оптимизировать производительность в соответствии с условиями применения
• Стойка для смены модулей MCR20 – автоматическое управление

Система датчиков TP20 может использоваться с интерфейсами датчиков Renishaw PI 4-2, PI 7-2 или PI 200.

TP20 Корпус зонда

В корпусе датчика TP20 находится одна половина магнитной кинематической муфты с высокой повторяемостью, которая соединяет модуль щупа и корпус. В корпусе также находится магнитный бесконтактный переключатель, блокирующий срабатывание датчика при автоматической смене модуля с помощью MCR20.

Примечание: Если щуп работает вблизи намагниченных деталей/зажимов и т. д., срабатывание щупа может быть заблокировано. В качестве мер противодействия можно использовать длинные щупы, удлинители щупов или ориентацию корпуса для увеличения расстояния до источника магнитного поля. В качестве альтернативы можно использовать корпус датчика TP20 NI.

Номер детали Renishaw: A-1371-0291
