Комплект стойки Renishaw RTP20 (A-5400-xxx)
557 088 ₽
*Спец цены для госкомпаний
Компактная головка RTP20 компании Renishaw для координатно-измерительных машин (КИМ) DCC предлагает недорогую функциональность “моторизованной” головки и встроенный датчик TP20 с сенсорным триггером.
Описание
Комплект стоек Renishaw RTP20
Компактная головка RTP20 компании Renishaw для координатно-измерительных машин (КИМ) DCC предлагает недорогую функциональность “моторизованной” головки и встроенный датчик TP20 с сенсорным триггером.
Новая измерительная головка RTP позволяет перемещать встроенный датчик в 168 повторяемых положений с шагом 15 градусов по осям A и B, что обеспечивает однократную проверку положения наконечника щупа. Это устраняет необходимость в дорогостоящих процедурах повторной калибровки, обеспечивая высокую производительность при контроле деталей. Таким образом, пользователи могут легко получить доступ к измеряемым элементам и оптимизировать производительность системы, обеспечивая прикладывание щупа к поверхности под оптимальным углом для достижения точных измерений.
Комплект стойки RTP20 включает в себя:
RTP20 head
Shank(various types)
Pole
Pole adaptor (various types)
MCR20 Rack
1 x TP20 Modules(standard, medium,extended, or low)
2 x M2 stylus spanners
2 x M4 stylus spanners
Cleaning kit
Полный номер детали – A-5400-xxx, первые 2 цифры – номер двух силовых модулей, последние 2 цифры – номер требуемого хвостовика.
Плюс дополнительные 2 цифры за требуемый адаптер для полюса:
+0 = M8 pole adaptor
+20 = M6 pole adaptor
+40 = 5/16 pole adaptor
+60 = 3/8 pole adaptor
+80 = M10 pole adaptor

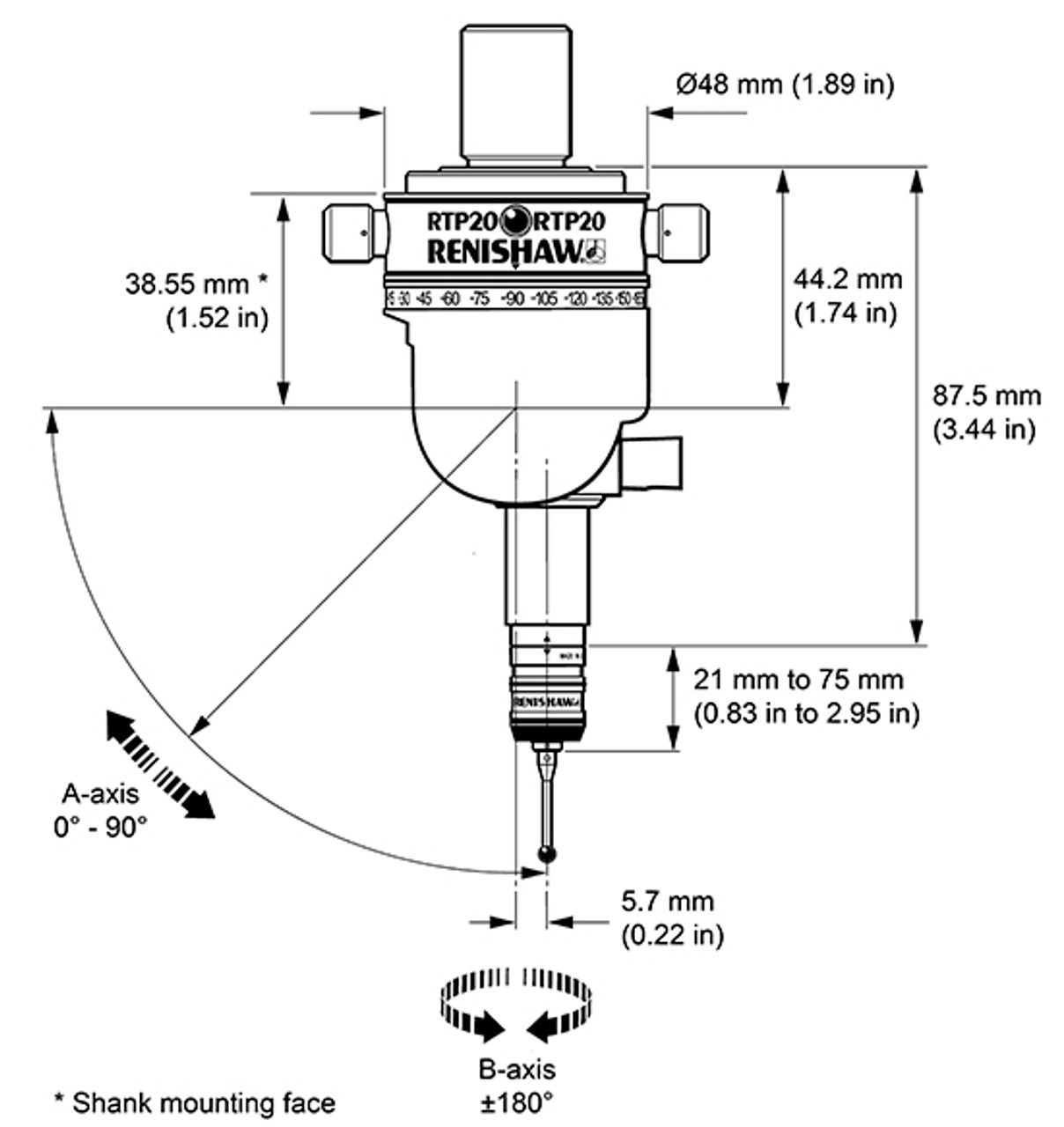

| Probe mounting | TP20 kinetic mount |
| Head mounting | MS range of shanks |
| Suitable interfaces | PI4-2, PI200-3 or PI7-3 |
| Number of probe sockets | 1 |
| Probe status indication | 1 LED |
| Cable connection | 5 pin DIN 180° socket |
| A-axis indexing | 0° to 90° in 15° repeatable steps |
| B-axis indexing | 180° in 15° repeatable steps |
| Repeatability of position | 1.5 Μm (0.00006 in) with TP20 and 10 mm stylus 2.5 Μm (0.0001 in) with EM2 extension module and 10 mm stylus |
| Maximum extension bar | EM2 extension module – 75 mm (2.95 in) |
Part Number: A-5400-xxxx
