Комплект Renishaw HPPA RP3 Kit (24 in R/E) A-2275-0187
355 824 ₽
*Спец цены для госкомпаний
HPPA – это ручная система настройки инструмента “тяни вниз/толкай вверх” для использования на токарных станках с ЧПУ. Она предназначена для постоянного размещения в корпусе станка.
Описание
Высокоточный рычаг с выдвижным механизмом (HPPA)
HPPA – это ручная система настройки инструмента “тяни вниз/толкай вверх” для использования на токарных станках с ЧПУ. Она предназначена для постоянного размещения в корпусе станка.

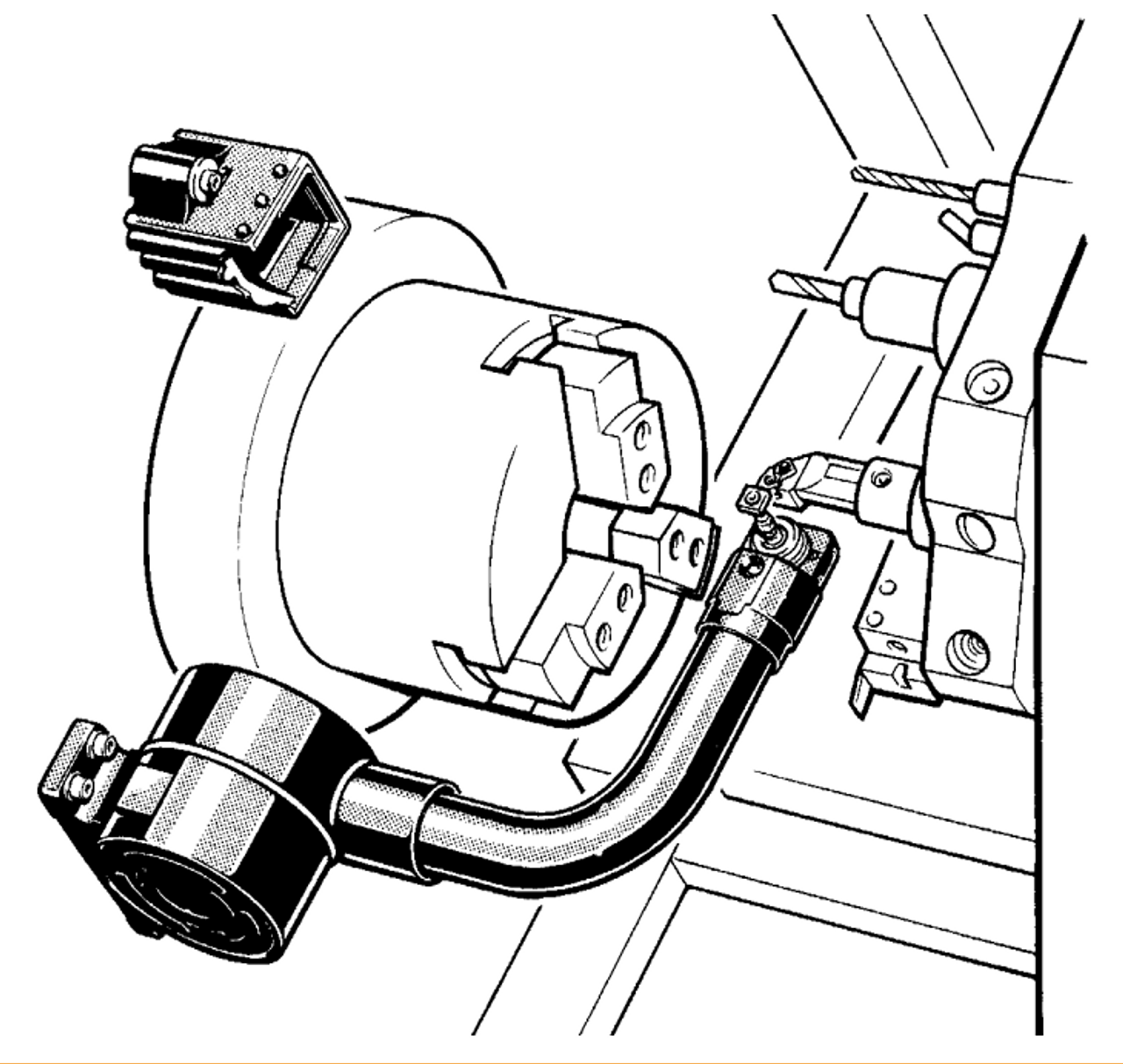

При необходимости HPPA вручную “вытягивается” в нужное положение. После использования рука “выталкивается вверх” из зоны резания.
Все системы HPPA поставляются с кожухом для защиты датчика и щупа, когда они не используются. Втулки HPPA выпускаются в конфигурациях R/E (задний выход) и S/E (боковой выход). Концентраторы S/E поставляются с фиксированным кабелем длиной 5 м. Концентраторы R/E поставляются с разъемом для переборки и требуют приобретения отдельного кабеля.
Технические характеристики
| Unidirectional repeatability max 2σ value in machine XZ axis |
5.0 Μm (0.0002 in) for arms supporting 6 in to 15 in chucks 8.0 Μm (0.0003 in) for arms supporting 18 in to 24 in chucks |

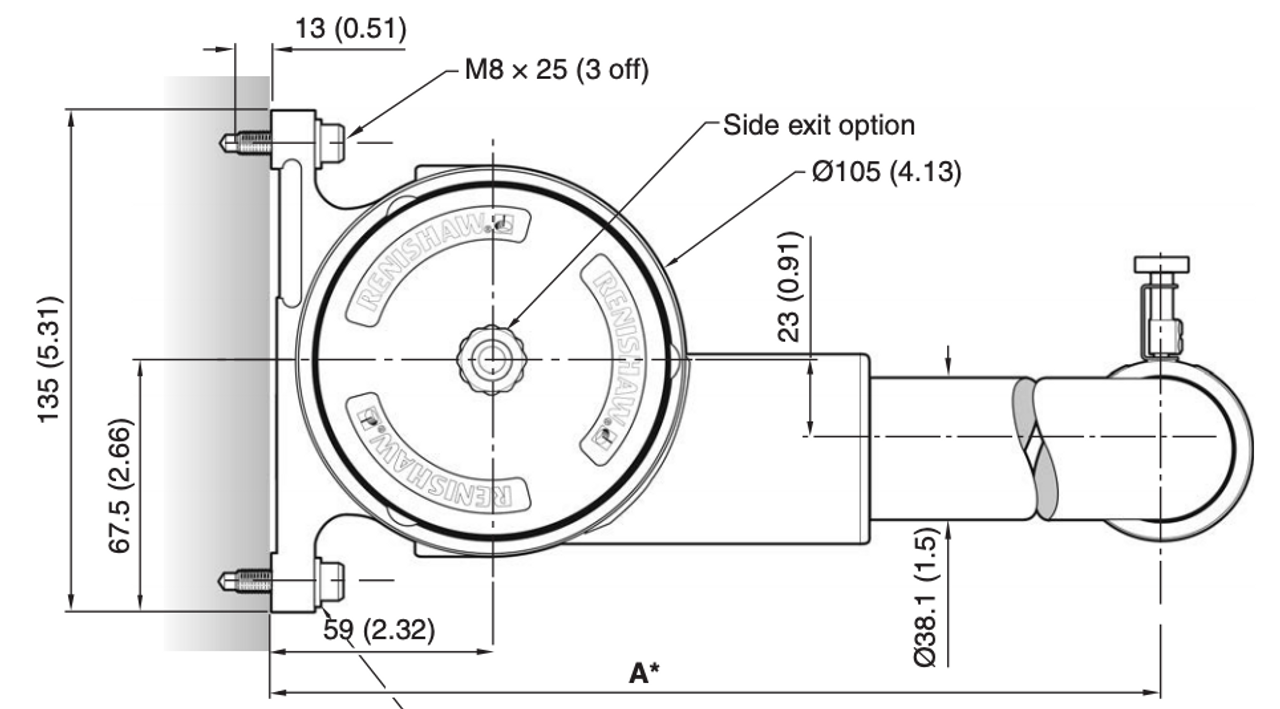

| A-dimension | 555 mm |
| B-dimension | 458 mm |
HPPA is available to fit most common chuck sizes from 6 to 24 in.
HPPA RP3 Kit (24 in R/E)

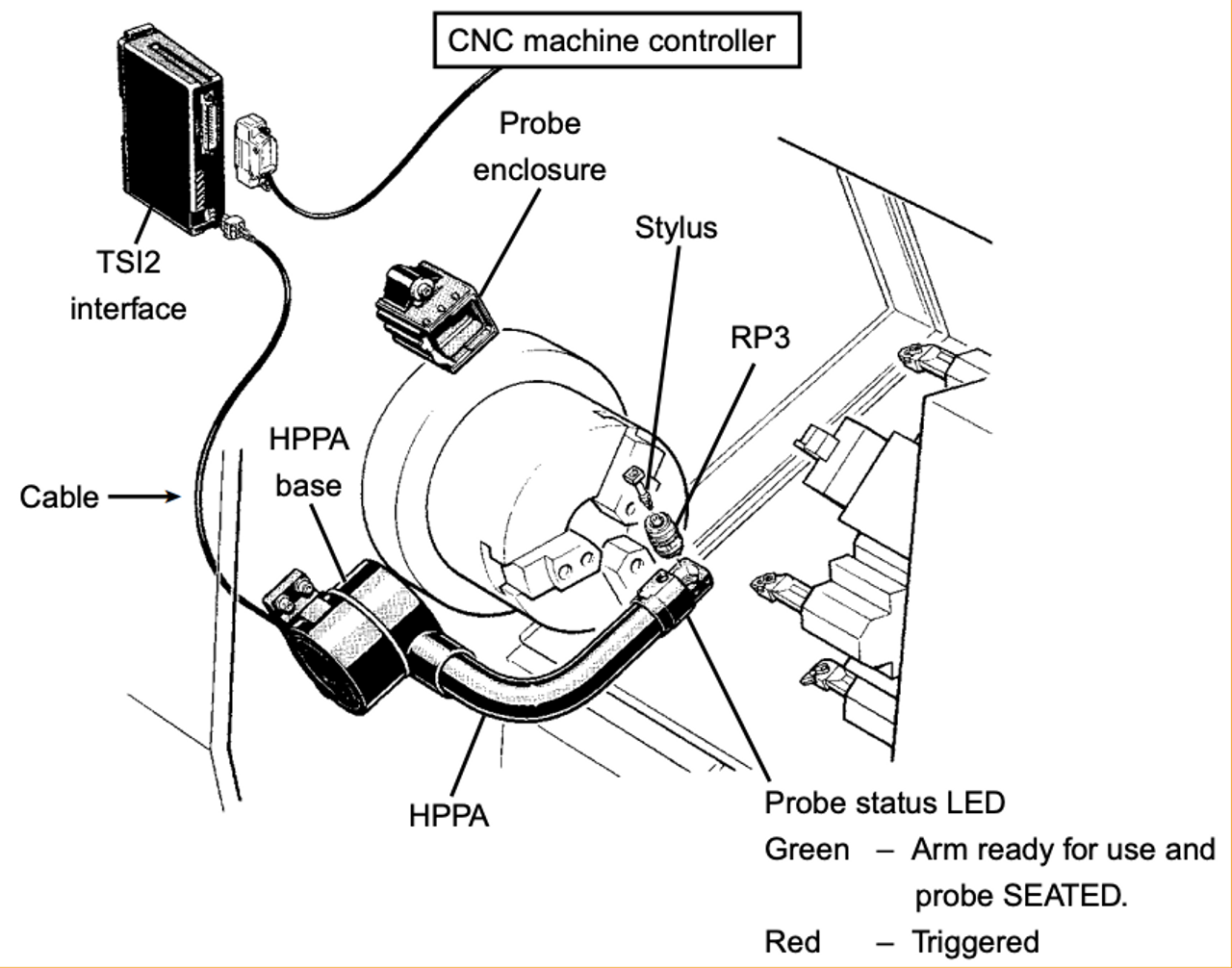

Включает в себя:
- Arm
- HPPA hub
- RP3 probe
- 90° probe holder
- TSi2 interface for HPPA
- Probe enclosure
- Cable (supplied with S/E systems only, purchase separately for R/E systems)
Номер детали: A-2275-0187
* Стилус в сборе в комплект не входит и заказывается отдельно.
